Trong lĩnh vực tự động hóa công nghiệp, bộ điều khiển PID đóng vai trò quan trọng, hoạt động như bộ não điều khiển nhiều hệ thống tự động. Nhưng một bộ điều khiển PID là gì và tại sao nó lại quan trọng trong công nghiệp ngày nay? Hãy cùng T-Hub tìm hiểu chi tiết trong bài viết này.
Bộ điều khiển PID là gì?
Bộ điều khiển PID (Tiếng Anh là PID Controller) còn được gọi là bộ điều khiển vi tích phân tỉ lệ (Proportional Integral Derivative), là một cơ chế phản hồi vòng điều khiển tự động, dùng để điều chỉnh và duy trì một giá trị đo nào đó tại một mức mong muốn thông qua việc điều chỉnh giá trị điều khiển đầu vào dựa trên sự sai lệch giữa giá trị phản hồi và giá trị đặt trước. Bộ điều khiển PID là bộ điều khiển được sử dụng rộng rãi trong các hệ thống điều khiển công nghiệp.
>>>Tìm hiểu chi tiết hơn PID là gì trên Wikipedia.

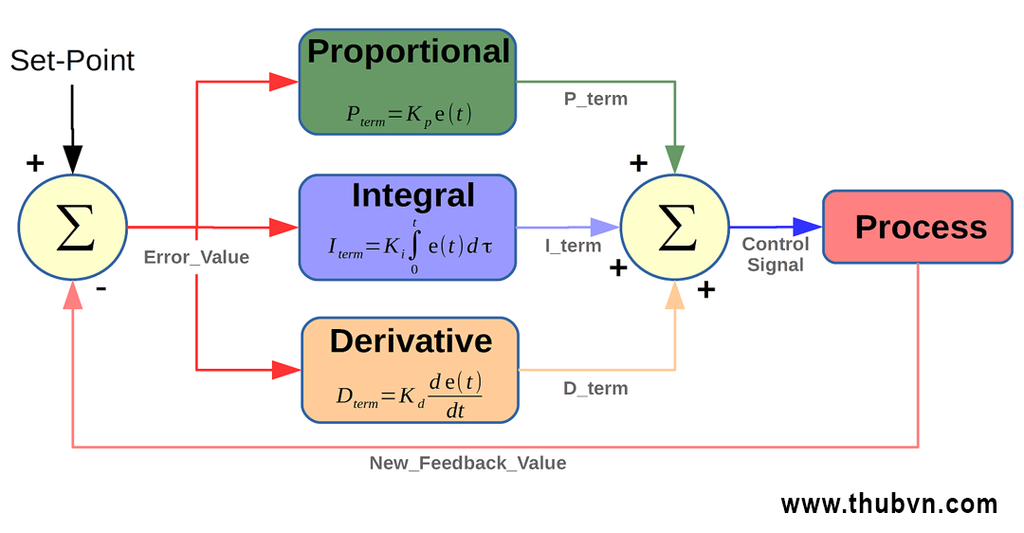

Nguyên lý hoạt động của bộ điều khiển PID
Bộ điều khiển PID được sử dụng để kiểm soát nhiệt độ, áp suất, lưu lượng và các thông số quy trình khác. Để giúp tự động điều chỉnh khi có sự thay đổi trong hệ thống, bộ điều khiển PID kết hợp kiểm soát tỉ lệ (P) với điều chỉnh tích phân (I) và đạo hàm (D):
- P (Proportional): là phương pháp điều chỉnh tỉ lệ, giúp tạo ra tín hiệu điều chỉnh tỉ lệ với sai lệch đầu vào theo thời gian lấy mẫu.
- I (Integral): là tích phân của sai lệch theo thời gian lấy mẫu. Điều khiển tích phân là phương pháp điều chỉnh để tạo ra các tín hiệu điều chỉnh sao cho độ sai lệch giảm về 0. Từ đó cho ta biết tổng sai số tức thời theo thời gian hay sai số tích lũy trong quá khứ. Khi thời gian càng nhỏ thể hiện tác động điều chỉnh tích phân càng mạnh, tương ứng với độ lệch càng nhỏ.
- D (Derivative): là vi phân của sai lệch. Điều khiển vi phân tạo ra tín hiệu điều chỉnh sao cho tỉ lệ với tốc độ thay đổi sai lệch đầu vào. Thời gian càng lớn thì phạm vi điều chỉnh vi phân càng mạnh, tương ứng với bộ điều chỉnh đáp ứng với thay đổi đầu vào càng nhanh.
Vì sao cần bộ điều khiển PID? Làm rõ qua ứng dụng của bộ điều khiển nhiệt độ PID

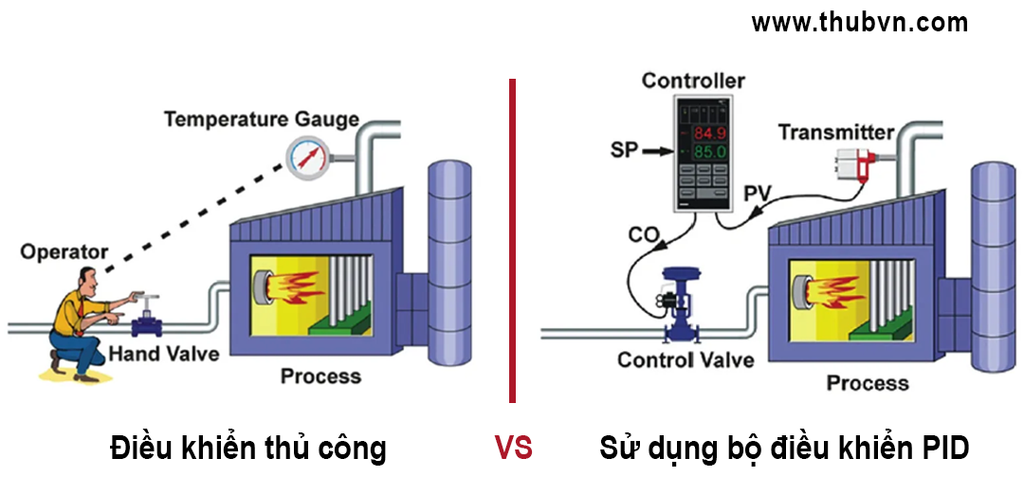

Để hiểu rõ hơn về tầm quan trọng của bộ điều khiển PID, hãy lấy ví dụ về một lò sưởi công nghiệp như một lò nung gạch dùng gas. Trong lò này, việc duy trì nhiệt độ chính xác là vô cùng quan trọng. Hãy so sánh trong ví dụ cụ thể này giữa việc điều khiển thủ công và khi sử dụng bộ điều khiển PID.
Tiêu chí | Điều khiển thủ công | Sử dụng bộ điều khiển PID |
Cách hoạt động | Can thiệp thủ công, điều chỉnh van gas khi nhiệt độ thay đổi, không liên tục. | Tự động điều chỉnh van gas dựa trên dữ liệu từ cảm biến nhiệt độ, liên tục và chính xác. |
|---|---|---|
Độ chính xác | Thường xuyên có sai lệch nhiệt độ do việc can thiệp thủ công. | Độ chính xác cao hơn, giữ nhiệt độ ổn định gần với giá trị đặt. |
Hiệu quả năng lượng | Tiêu thụ nhiên liệu không hiệu quả do việc điều chỉnh thủ công và sai lệch nhiệt độ. | Giảm tiêu thụ năng lượng, tối ưu hóa hiệu suất sản xuất. |
Chất lượng sản phẩm | Có thể có sai lệch nhiệt độ, ảnh hưởng đến chất lượng sản phẩm. | Đảm bảo chất lượng sản phẩm cao hơn do nhiệt độ ổn định. |
Tiết kiệm thời gian và chi phí | Yêu cầu can thiệp thủ công thường xuyên, tăng chi phí và tốn thời gian. | Tự động hóa quá trình, giảm thiểu sự can thiệp và chi phí. |
Độ an toàn | Không cung cấp một cơ chế tự động để đảm bảo an toàn khi nhiệt độ không ổn định. | Cải thiện an toàn bằng cách giảm nguy cơ nhiệt độ không kiểm soát, giảm khả năng xảy ra sự cố. |
Dựa trên sự so sánh giữa việc sử dụng và không sử dụng bộ điều khiển PID trong một lò nung gạch, chúng ta có thể rút ra sự quan trọng của việc sử dụng bộ điều khiển PID như sau:
- Tự động hóa và chính xác: Bộ điều khiển PID cung cấp một giải pháp tự động hóa, giúp duy trì nhiệt độ ổn định và chính xác một cách liên tục, tránh sai lệch thường xuyên.
- Tiết kiệm năng lượng: Sử dụng bộ điều khiển PID giúp tối ưu hóa việc sử dụng năng lượng và giảm tiêu thụ nhiên liệu thông qua việc điều chỉnh hiệu quả hơn.
- Đảm bảo chất lượng sản phẩm: Đảm bảo rằng sản phẩm cuối cùng đạt được chất lượng cao hơn nhờ việc kiểm soát các thông số mục tiêu một cách ổn định.
- An toàn và độ tin cậy: Bộ điều khiển PID giảm thiểu nguy cơ sự cố và tăng cường an toàn bằng cách giữ thông số mục tiêu trong giới hạn an toàn.
- Hiệu quả chi phí và thời gian: Tự động hóa quá trình với PID giúp giảm thiểu sự can thiệp thủ công, từ đó giảm chi phí và tăng năng suất.
Phân loại bộ điều khiển PID
PID được chia làm 4 loại chính sau:
- P: (Proportional Controller) gọi là Bộ điều khiển tỉ lệ;
- PI: (Proportinal and Integral Controller) gọi là Bộ điều khiển tỉ lệ và tích phân;
- PD: (Proportional and Derivative Controller) gọi là Bộ điều khiển đạo hàm;
- PID: (Proportional, Integral and Derivative Controller) gọi là Bộ điều khiển tỉ lệ, tích phân, đạo hàm.
Ứng dụng của bộ điều khiển PID
Hiện nay, bộ điều PID được sử dụng cho nhiều ứng dụng và trong nhiều ngành nghề theo các cách thức khác nhau.

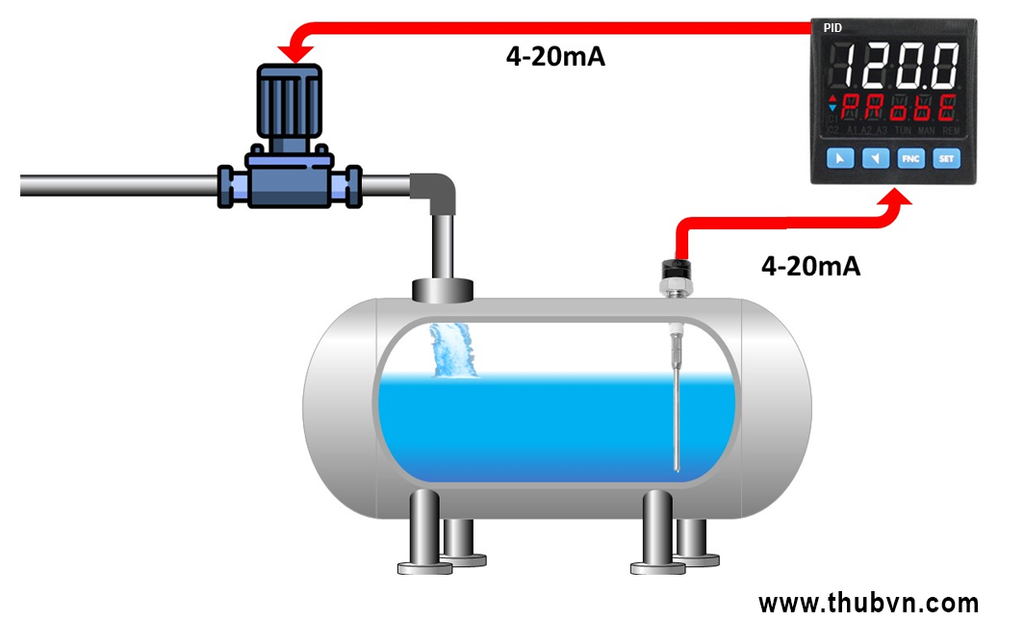

#1 Điều khiển mực nước bằng bộ PID
Bộ điều khiển PID đóng vai trò quan trọng trong việc tự động hóa hệ thống quản lý mực nước, như trong bồn chứa, bể chứa và các ứng dụng xử lý nước khác. Thông qua cảm biến đo mức nước, bộ điều khiển này giúp duy trì mức nước ổn định bằng cách điều khiển bơm hoặc van điều chỉnh một cách tự động.
#2 Điều khiển nhiệt độ bằng bộ PID
Trong các ứng dụng công nghiệp như xử lý hóa chất, chế biến thực phẩm và hệ thống HVAC, bộ điều khiển PID chơi một vai trò quan trọng trong việc duy trì và kiểm soát nhiệt độ. Bằng cách sử dụng cảm biến nhiệt độ và thuật toán PID, hệ thống có thể điều chỉnh các thiết bị làm mát hoặc sưởi ấm để duy trì nhiệt độ ổn định.
#3 Điều khiển áp suất bằng bộ PID
#4 Các ứng dụng điều khiển khác bằng bộ PID
Một số ứng dụng khác của bộ PID có thể gặp như:
- Điều Khiển Chuyển Động: Bộ điều khiển PID được sử dụng trong các ứng dụng điều khiển chuyển động như hệ thống robot, máy CNC và điều khiển động cơ. Bộ điều khiển đo lường vị trí, tốc độ hoặc gia tốc của hệ thống và điều chỉnh đầu vào để duy trì hành trình chuyển động mong muốn.
- Điều Khiển Quy Trình: Bộ điều khiển PID được sử dụng trong các ứng dụng điều khiển quy trình như xử lý hóa chất, phát điện và sản xuất. Bộ điều khiển đo lường các thông số quy trình như lưu lượng, áp suất hoặc mức và điều chỉnh đầu vào để duy trì điều kiện quy trình mong muốn.
- Điều Khiển Năng Lượng: Bộ điều khiển PID được sử dụng trong các ứng dụng điều khiển năng lượng như điều chỉnh điện áp, chỉnh hệ số công suất và điều khiển động cơ. Bộ điều khiển đo lường đầu ra năng lượng của hệ thống và điều chỉnh đầu vào để duy trì mức năng lượng mong muốn.
