Cảm biến báo dòng chảy vi sóng Doppler – Hãng Hawk

Gladiator Gen 3 Doppler Microwave Switch Series là dòng thiết bị cảm biến vi sóng (microwave) chuyên dụng của HAWK, được thiết kế để phát hiện dòng chảy hoặc sự chuyển động của vật liệu một cách tin cậy. Đây là giải pháp giám sát không tiếp xúc và không xâm lấn.

#1 Nguyên lý hoạt động và lcủa Gladiator Gen 3 Doppler Microwave Switch

Thiết bị hoạt động dựa trên nguyên lý Doppler vi sóng.

• Cảm biến phát ra một chùm năng lượng vi sóng về phía vật liệu cần giám sát.
• Khi vật liệu (chất rắn, bột, hoặc vật thể) di chuyển, chúng sẽ phản xạ lại tín hiệu vi sóng này.
• Hệ thống sẽ phân tích sự thay đổi tần số nhỏ trong tín hiệu phản xạ (hiệu ứng Doppler) để xác định chính xác rằng vật liệu đang chảy hay đang đứng yên.
• Khi phát hiện có dòng chảy hoặc dòng chảy dừng lại, rơ-le (relay) sẽ được kích hoạt sau một khoảng thời gian trễ do người dùng cài đặt để phục vụ mục đích báo động hoặc điều khiển.

#2 Ngành nghề công nghiệp phù hợp

Cảm biến dòng chảy Gladiator được thiết kế để giám sát sự chuyển động của vật liệu rắn, bột, hoặc các vật thể trong nhiều quy trình công nghiệp.

#2.1 Ứng dụng chính và Lợi ích nổi bật:

Ứng dụng chính:

• Phát hiện Có/Không có dòng chảy (Flow / No Flow): Xác nhận vật liệu đang di chuyển hoặc đã dừng lại trong đường ống, máng trượt
• Bảo vệ băng tải: Giám sát dòng chảy vật liệu trên băng tải để phát hiện tình trạng tắc nghẽn hoặc khi băng tải chạy không tải.
• Phát hiện vật thể rơi/di chuyển: Giám sát sự di chuyển của các vật thể hoặc vật liệu rơi tự do.
• Đo tốc độ: Có khả năng phát hiện tốc độ di chuyển của vật liệu trong dải 0.2 - 20m/s

Lợi ích nổi bật:

• Đo không tiếp xúc: Không xâm lấn vào dòng chảy, giảm bảo trì và mài mòn.
• Công nghệ tiên tiến: Sử dụng công nghệ truyền sóng phân cực tròn (Circular transmission) hiện đại.

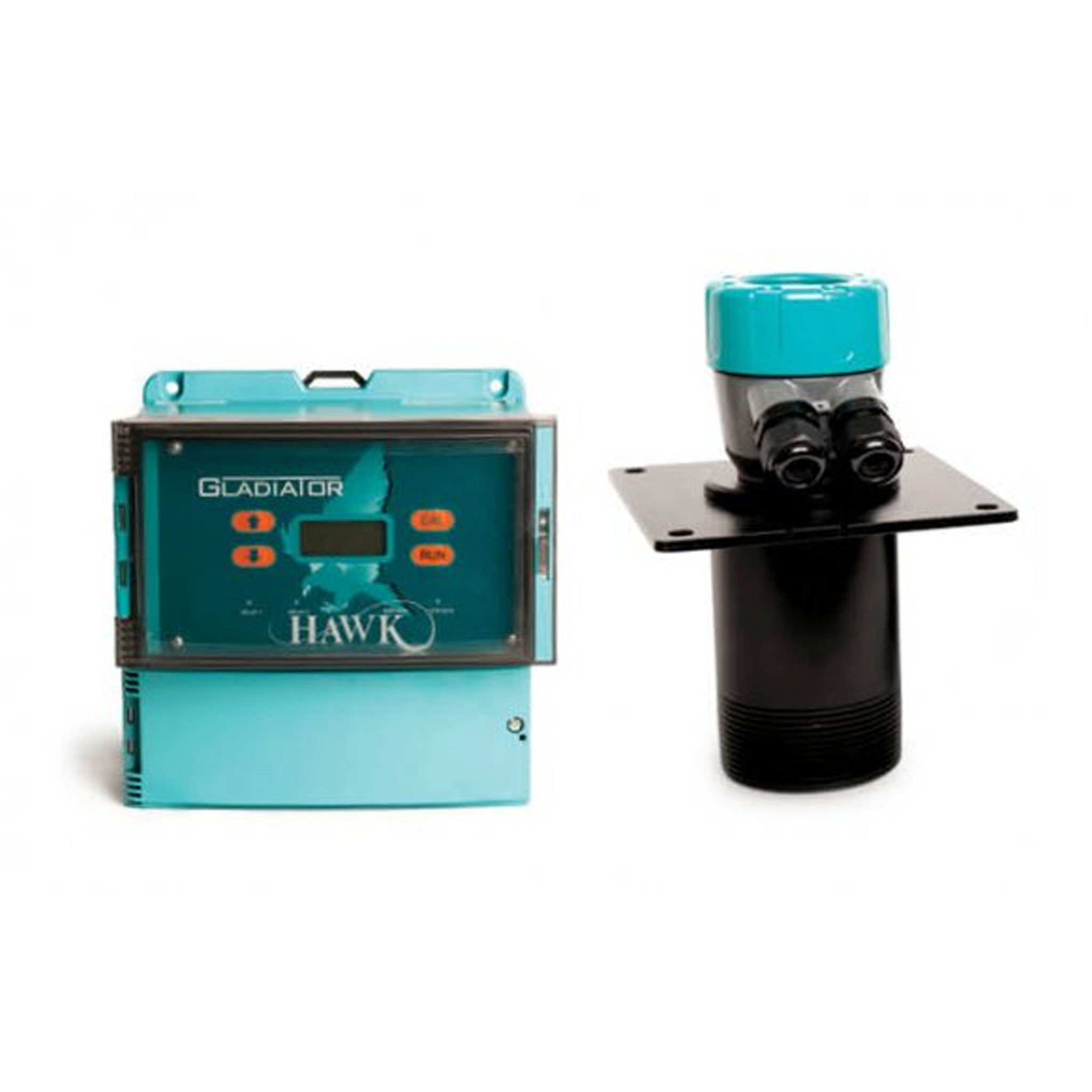

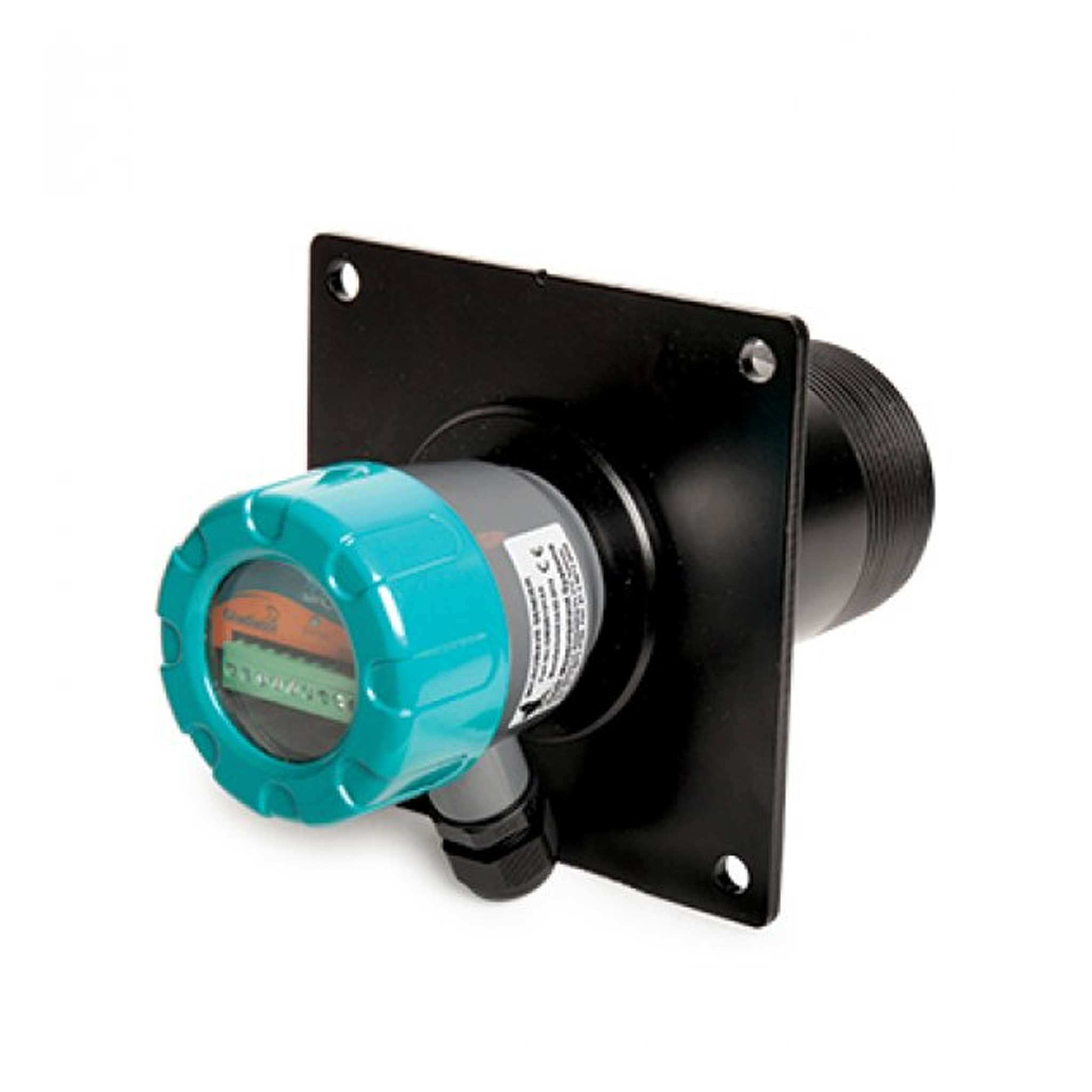

• Cài đặt linh hoạt: Có sẵn hai phiên bản là Tích hợp (Integral 'all in one') hoặc Cảm biến rời (Remote).
• Khoảng cách xa (bản Rời): Bộ khuếch đại tín hiệu có thể lắp đặt cách xa cảm biến lên đến 500 mét (1640 ft).
• Dễ dàng cài đặt: Thiết lập đơn giản thông qua các nút bấm và màn hình LCD (trên bộ khuếch đại rời) hoặc các cài đặt sẵn cho ứng dụng chỉ trong '1 phút'.
• Hiển thị trực quan: Đèn LED báo trạng thái rõ ràng ngay trên cảm biến để chỉ thị tình trạng dòng chảy và rơ-le.

#2.2 Ngành công nghiệp tiêu biểu

Thiết bị này lý tưởng cho các ngành công nghiệp xử lý vật liệu rời (bulk solids), bột, và vật liệu rắn, bao gồm:

• Khai khoáng (quặng, than đá)
• Sản xuất Xi măng
• Công nghiệp Thép
• Nhà máy điện (giám sát than)
• Nông nghiệp (ngũ cốc, thức ăn chăn nuôi)
• Xử lý vật liệu rời (chung)
