Tóm tắt nhanh

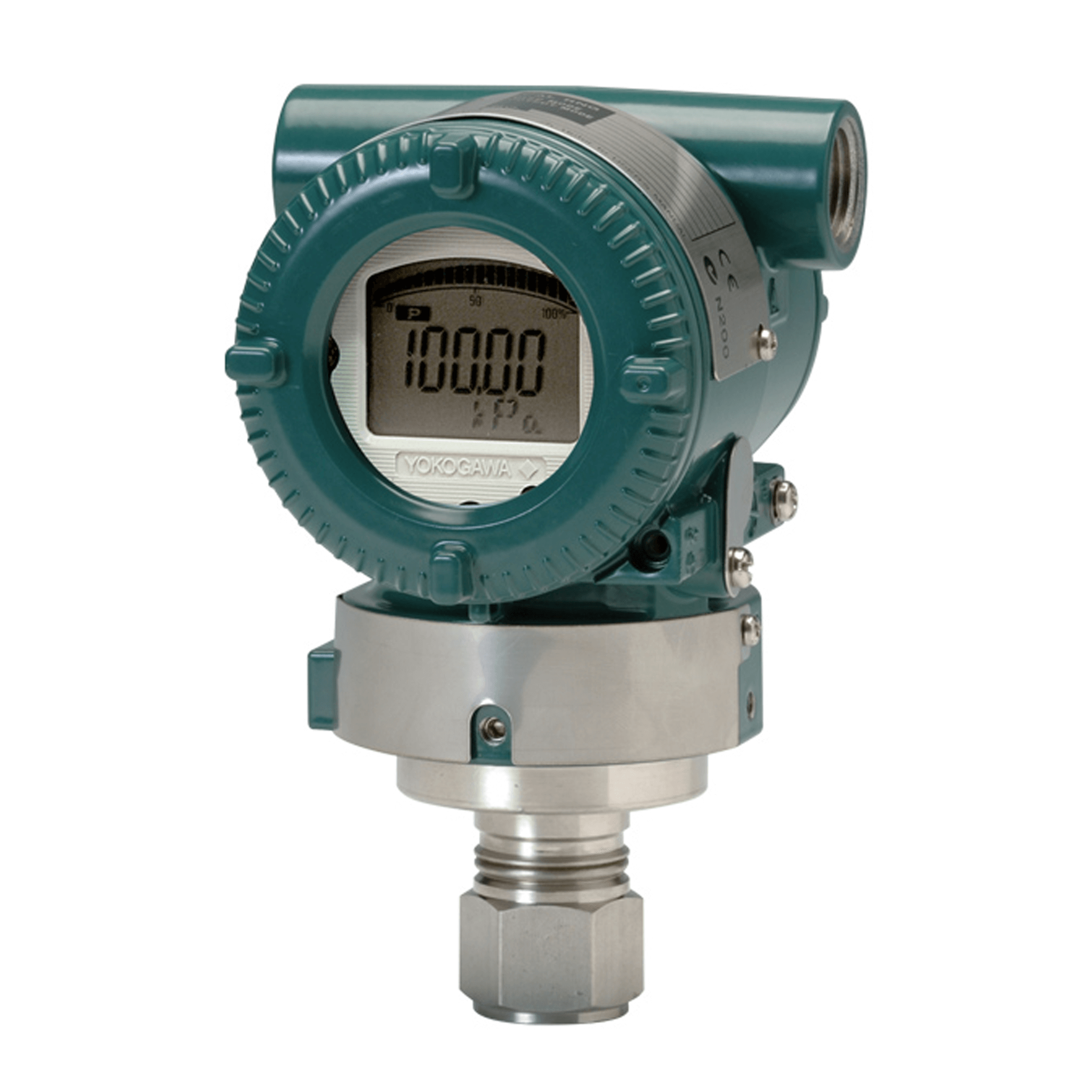

Yokogawa EJX530A là dòng cảm biến áp suất tương đối gắn trực tiếp dạng In-line (In-Line Mount Gauge Pressure Transmitter) thuộc phân khúc hiệu suất cao EJX-A theo tài liệu GS 01C25F01-01EN (nhóm In-line GS 01C25G01-01EN). Trang bị 4 dải Capsule A, B, C, D bao phủ rộng từ -100 kPa đến 50 MPa (7200 psi), EJX530A đạt cấp chính xác ±0,04% Span, thời gian đáp ứng 90 ms và tích hợp sẵn chứng nhận an toàn SIL2.
Tại các trạm bơm nước làm mát, cụm cấp khí đốt đầu đốt lò hơi, đường ống khí nén nhà máy điện tử, trạm giảm áp khí thiên nhiên PRU hay các bệ máy Skid nhỏ gọn, kỹ sư ưu tiên thiết bị vặn ren trực tiếp thay cho đồng hồ cơ dễ rung gãy kim. EJX530A là model áp suất tương đối In-line chủ lực trong danh mục cảm biến áp suất công nghiệp Yokogawa.
Thông số kỹ thuật chi tiết cảm biến áp suất In-line Yokogawa EJX530A
Các thông số kỹ thuật và giới hạn dải đo của cả 4 Capsule A, B, C, D trên Yokogawa EJX530A được quy định chi tiết trong tài liệu General Specifications như sau:
| Thông số kỹ thuật (Parameter) | Giá trị chi tiết trên Yokogawa EJX530A |
|---|
| Công nghệ cảm biến (Sensor) | Đơn tinh thể cộng hưởng Silicon kỹ thuật số DPharp (bù nhiệt độ và áp suất môi trường tự động) |
| Dải đo Capsule A (Áp thấp) | Span: 8 đến 200 kPa (0,08 đến 2 bar) | Range: -100 đến 200 kPa (-1 đến 2 bar) |
| Dải đo Capsule B (Trung áp) | Span: 0,02 đến 2 MPa (0,2 đến 20 bar) | Range: -0,1 đến 2 MPa (-1 đến 20 bar) |
| Dải đo Capsule C (Áp cao) | Span: 0,1 đến 10 MPa (1 đến 100 bar) | Range: -0,1 đến 10 MPa (-1 đến 100 bar) |
| Dải đo Capsule D (Siêu cao áp) | Span: 0,5 đến 50 MPa (5 đến 500 bar) | Range: -0,1 đến 50 MPa (-14,5 đến 7200 psi) |
| Cấp chính xác tham chiếu (Accuracy) | ±0,04% Span trên dải chuẩn (Span ≥ ngưỡng X của từng Capsule) |
| Độ ổn định dài hạn (Stability) | ±0,1% URL trong suốt 7 năm vận hành liên tục |
| Thời gian đáp ứng (Response Time) | 90 ms tiêu chuẩn |
| Áp suất chịu quá tải (Overpressure) | 500 kPa (Capsule A) | 4 MPa (Capsule B) | 20 MPa (Capsule C) | 75 MPa (Capsule D) |
| Nhiệt độ môi chất & Môi trường | Môi chất tại chân đo: -40 đến +120 °C | Môi trường xung quanh: -40 đến +85 °C |
| Chuẩn ren kết nối (Process Conn.) | 1/2 NPT trong/ngoài, G1/2 ngoài (DIN 16288), M20x1.5 ngoài hoặc kết nối hàn/bích |
| Vật liệu tiếp xúc lưu chất | Cổ ren Inox 316L SST, màng đo hợp kim chống ăn mòn Hastelloy C-276 (tùy chọn Hastelloy toàn phần) |
| Vỏ máy & Cấp bảo vệ | Vỏ đơn gọn nhẹ hợp kim nhôm đúc hoặc Inox 316 SST, đạt chuẩn IP66/IP67, NEMA 4X, nặng ~1,2 kg |
| Tín hiệu ra & Chuẩn an toàn | 4–20 mA DC + HART 5/7, BRAIN, FOUNDATION Fieldbus, PROFIBUS PA; chuẩn IEC 61508 SIL2 mặc định |
Giá trị kỹ thuật thực chiến giúp EJX530A thay thế đồng hồ áp suất và transmitter analog
Trong thiết kế hệ thống đường ống hiện đại (Piping & Instrumentation), việc chuẩn hóa điểm đo áp suất đường ống bằng Yokogawa EJX530A mang lại 4 lợi thế vận hành rõ rệt cho phòng bảo trì nhà máy:
- Một mã thiết bị bao phủ từ chân không nhẹ -1 bar tới siêu cao áp 500 bar: Chỉ với 4 mã Capsule A/B/C/D và tỷ lệ thu hẹp dải đo (Turndown) lên đến 100:1, kho vật tư dự phòng của nhà máy chỉ cần lưu trữ 2–3 dải Capsule là đủ thay thế khẩn cấp cho hàng chục điểm đo khác nhau.
- Lắp đặt đồng bộ trên cụm van đơn Block & Bleed (Monoflange / Needle Valve): Trọng lượng thân chỉ khoảng 1,2 kg cho phép vặn trực tiếp EJX530A lên đầu van khóa tích hợp xả khí giống hệt lắp một đồng hồ cơ Bourdon, không tốn chi phí giá đỡ ống 2 inch hay uốn ống xung.
- Đạt sẵn chứng nhận SIL2 cho vòng khóa liên động (SIS): Không cần đặt mua phiên bản phần cứng đặc biệt đắt đỏ, mọi bộ EJX530A xuất xưởng tiêu chuẩn đều đã tích hợp chứng chỉ an toàn chức năng IEC 61508 SIL2 cho các bài toán ngắt bơm quá áp hoặc bảo vệ cạn áp suất đầu hút.
- Chức năng cảnh báo chẩn đoán nâng cao (Multi-sensing & Diagnostics): Hỗ trợ thiết lập dòng báo lỗi phần cứng chuẩn NAMUR NE43 (dưới 3,6 mA hoặc trên 21,6 mA) và theo dõi nhiệt độ nội bộ Capsule qua truyền thông số HART 7.
Bảng giải mã cấu trúc Model & Suffix Code đặt hàng Yokogawa EJX530A
Bảng dưới đây hướng dẫn kỹ sư tra cứu nhanh từng nhóm ký tự cấu hình khi lên mã đặt hàng cho EJX530A:
| Thành phần mã | Ký tự tùy chọn | Ý nghĩa cấu hình kỹ thuật |
|---|
| Model cơ bản | EJX530A | Cảm biến áp suất tương đối gắn trực tiếp dạng In-line họ hiệu suất cao EJX-A |
| Tín hiệu ngõ ra | -J / -D / -F / -G / -Q | -J: 4–20 mA + HART 5/7 | -D: BRAIN | -F: Fieldbus | -G: PROFIBUS PA | -Q: 1–5 V Low Power HART |
| Dải đo (Capsule) | A / B / C / D | A: 8–200 kPa | B: 0,02–2 MPa | C: 0,1–10 MPa | D: 0,5–50 MPa (chịu áp âm tới -100 kPa) |
| Vật liệu phần ướt | S / H | S: Cổ ren 316L SST, màng Hastelloy C-276 | H: Toàn bộ cổ ren và màng bằng Hastelloy C-276 |
| Kiểu kết nối quá trình | 1 / 2 / 4 / 7 | 1: 1/2 NPT trong | 2: 1/2 NPT ngoài | 4: G1/2 ngoài chuẩn DIN | 7: 1/2 NPT ngoài chân côn |
| Vật liệu vỏ máy | 1 / 2 / 3 | 1: Nhôm đúc sơn tĩnh điện | 2: Nhôm phủ sơn chống ăn mòn hóa chất | 3: Vỏ đúc Inox 316 SST |
| Cổng luồn cáp điện | 2 / 4 / A / C | 2: Ren 1/2 NPT | 4: Ren M20x1.5 | A, C: Kèm Cable Gland phòng nổ chính hãng |
| Màn hình hiển thị | D / E / N | D: Có màn hình LCD | E: Màn hình LCD tích hợp nút nhấn cài đặt ngoài | N: Không màn hình |
| Tùy chọn đi kèm | /FF1, /KF2, /A, /K1, /Q1 | /FF1, /KF2: Phòng nổ FM, ATEX | /A: Chống sét | /K1: Tẩy dầu cho khí Oxy | /Q1: Chứng chỉ chất lượng |
Khi nào chọn EJX530A và khi nào nên chuyển sang EJA530E, EJX630A hoặc màng cách ly?
Để tối ưu cả chi phí CAPEX lẫn tuổi thọ vận hành tại nhà máy Việt Nam, kỹ sư nên áp dụng nguyên tắc phân luồng chọn thiết bị sau:
Mọi cấu hình EJX530A do Công ty TNHH T-Hub phân phối thiết bị Yokogawa chính hãng cung cấp đều cam kết hàng mới 100%, cài đặt sẵn dải đo và Tag Number theo danh mục Instrument Index của dự án, bàn giao đầy đủ CO/CQ chính hãng.
Tài liệu kỹ thuật & Datasheet chính hãng Yokogawa
Dưới đây là đường dẫn tải trực tiếp tài liệu kỹ thuật General Specifications (Datasheet PDF) chính hãng Yokogawa lưu trữ trên hệ thống T-Hub:
Câu hỏi thường gặp
Lỗ thông áp khí quyển của EJX530A nằm ở đâu và cần lưu ý gì khi xịt rửa nhà máy?
Cảm biến áp suất tương đối EJX530A so sánh áp suất quá trình với áp suất khí quyển thông qua một nút thông hơi bọc màng lọc chống nước (Vent plug) trên thân vỏ. Khi lắp đặt hoặc sơn sửa đường ống, tuyệt đối không quấn băng keo kín hay phun sơn che lấp nút thông hơi này, đồng thời tránh xịt vòi rửa cao áp trực diện vào màng thở.
Khi lắp EJX530A đo áp suất đường ống hơi bão hòa 180 °C thì cần phụ kiện gì?
Vì giới hạn nhiệt độ tiếp xúc tại chân đo của EJX530A là 120 °C, khi đo hơi nước nóng trên 120 °C bắt buộc phải lắp ống Siphon xoắn (Pigtail / Coil Siphon) kết hợp van khóa kim (Needle valve / Manifold) và châm nước sạch làm nút đệm cách nhiệt trước khi mở van đưa hơi vào.
Chuẩn ren G1/2 (mã kết nối số 4) khác gì chuẩn ren 1/2 NPT (mã số 2) khi làm kín áp cao?
Ren 1/2 NPT là ren côn làm kín trực tiếp trên bước ren bằng băng tan PTFE hoặc keo ren thủy lực. Trong khi đó, ren G1/2 chuẩn DIN 16288 là ren thẳng song song, bắt buộc phải làm kín bằng vòng đệm đồng hoặc vòng đệm Inox (Crush washer / Seal ring) tì vào mặt đầu phẳng ở đáy chân lỗ gá.
Nhận tư vấn chọn Capsule và báo giá Yokogawa EJX530A nhanh chóng tại T-Hub
Quý khách hàng có thể thêm trực tiếp sản phẩm vào danh sách yêu cầu tại mục Liên hệ để kỹ sư T-Hub đối chiếu mã chuẩn xác. Xem thêm tiêu chí lựa chọn giữa hai dòng chủ lực tại bài so sánh dòng cảm biến áp suất Yokogawa EJA-E và EJX-A.
