Hệ thống Sonar Giám sát mức bùn ORCA – Hãng Hawk

ORCA Sonar System là một hệ thống sonar tiên tiến, chuyên dụng để giám sát mức bùn, mức lắng đọng và giao diện lớp mật độ trong các ứng dụng công nghiệp và xử lý nước.

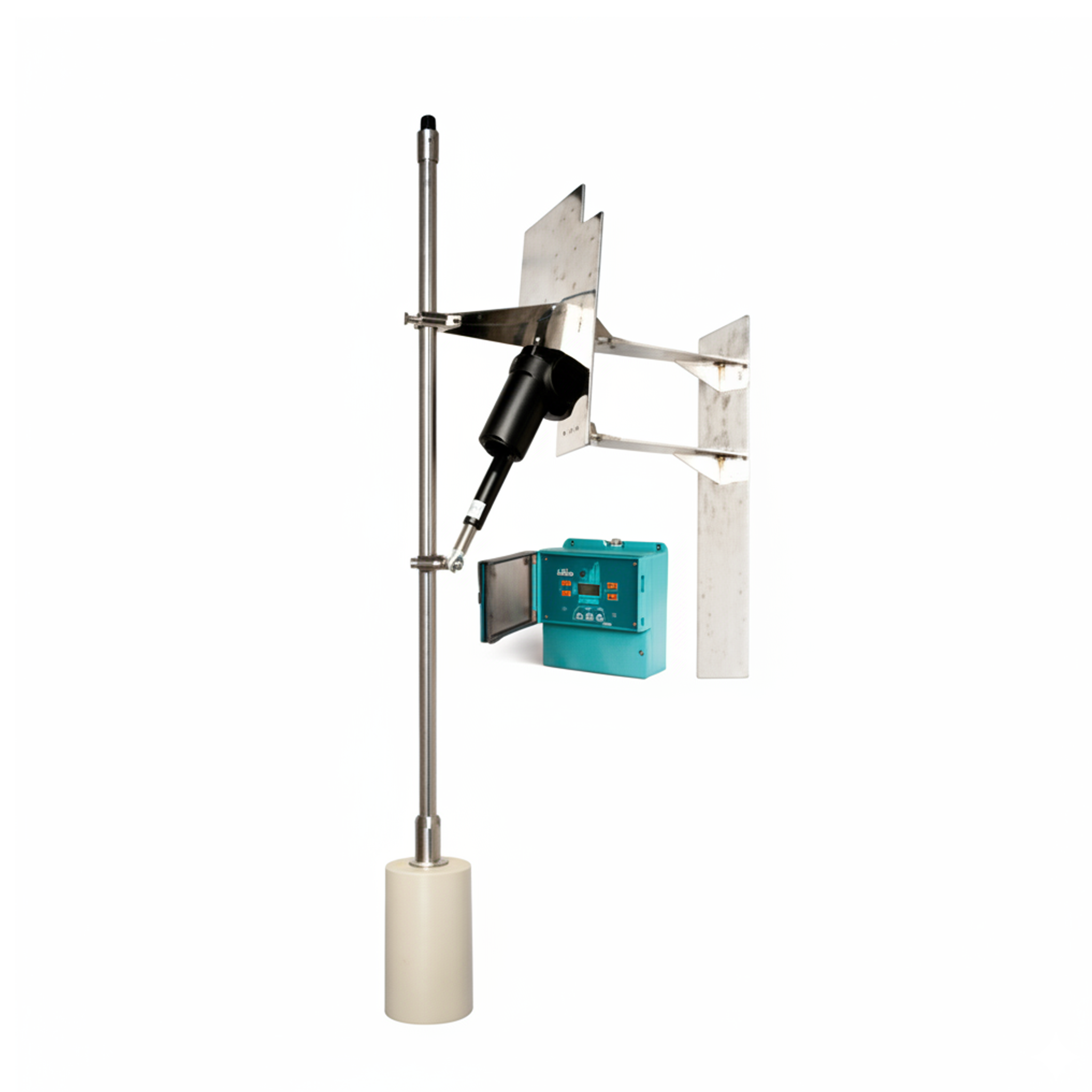

Hệ thống bao gồm:

• Bộ truyền (Transmitter) dựa trên vi xử lý (ORCA Series Sonar, Sludge Blanket and Interface Controller) với khả năng lập trình dễ dàng qua bàn phím, PC hoặc modem 3G.
• Đầu dò Sonar (Transducer) phát ra xung tần số thấp, công suất cao để đo khoảng cách tới giao diện mật độ đã chọn.

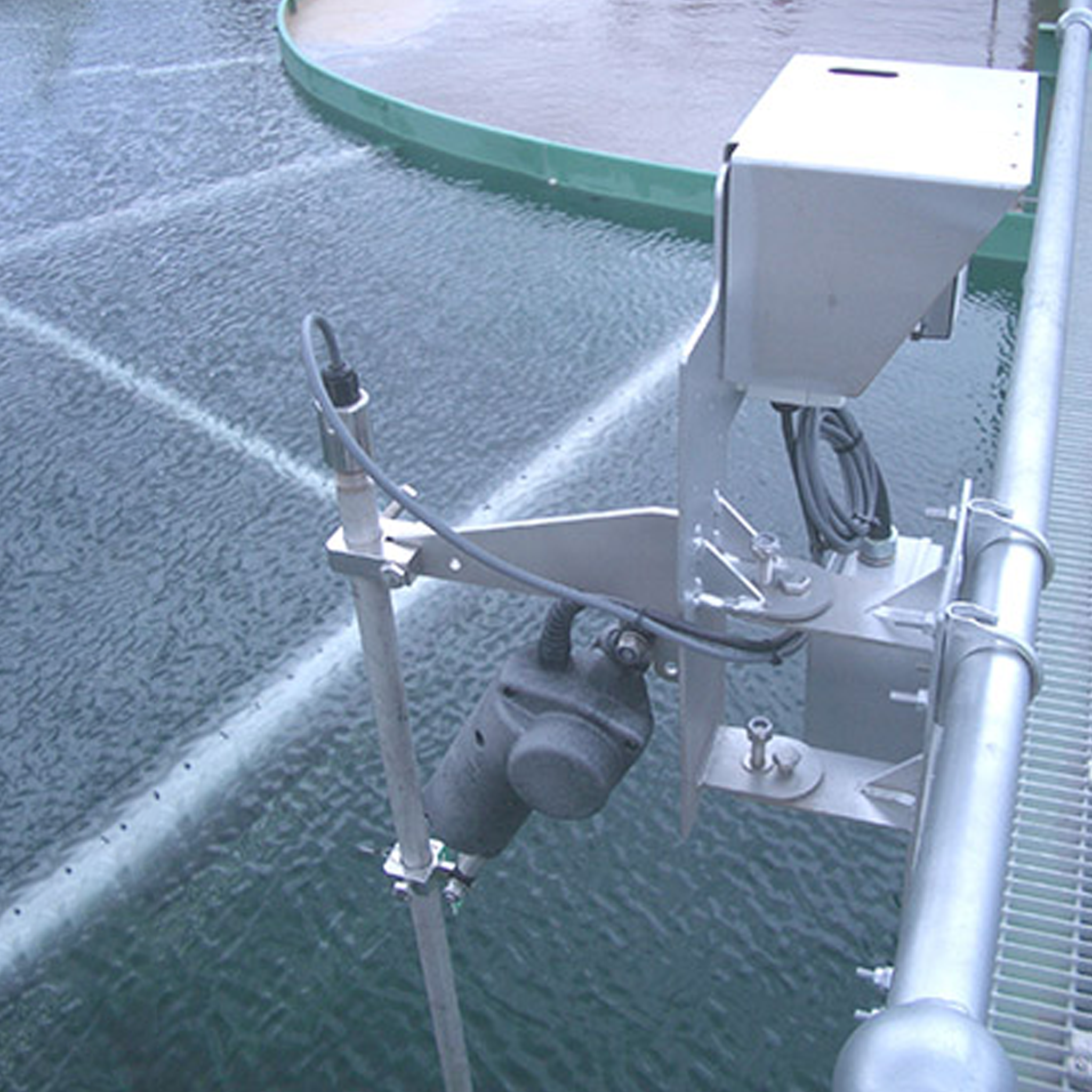

• Cơ chế làm sạch đầu dò (Cleaning Mechanism) công nghiệp, không cần bảo trì, loại bỏ các cụm lưỡi gạt nước.

Hệ thống này sử dụng các thuật toán phần mềm đặc biệt để loại bỏ các lớp mật độ nổi nhẹ hơn và các lớp phân tầng, cho phép đo chính xác Mức Đáy (Bed Level) hoặc Mức RAS (Returned Activated Sludge).

#1 Tính năng và Lợi ích nổi bật của ORCA Sonar System

ORCA Sonar System mang lại hiệu suất vượt trội và khả năng tùy biến cao, hỗ trợ quản lý quy trình tối ưu:

• Giám sát độc lập kép: Cung cấp hai đầu ra analog độc lập để theo dõi đồng thời hai giao diện mật độ khác nhau hoặc độ trong (Clarity) chỉ với một cảm biến sonar.
• Đo Độ trong (Clarity): Đầu ra Clarity (4-20mA) tỉ lệ với phần trăm chất rắn lơ lửng giữa cảm biến sonar và giao diện Mức Đáy, có thể sử dụng để điều khiển PID định lượng hóa chất (floc dosing) tự động.
• Khả năng xuyên thấu được cải tiến: Đầu dò thế hệ thứ tư giúp tăng công suất, xuyên thấu sâu hơn qua vùng nước trong (clarified level) và vùng lắng tự do (free settling zone), thậm chí có thể xuyên vào vùng lắng bị cản trở (hindered settling zone).
• Truyền thông Đa dạng: Hỗ trợ nhiều giao thức công nghiệp như Modbus, HART, Foundation Fieldbus, DeviceNet, Profibus DP và Profibus PA.
• Hỗ trợ Từ xa: Có khả năng hỗ trợ từ xa qua 3G cho việc hiệu chuẩn, vận hành hoặc hỗ trợ kỹ thuật.

#2 Ứng dụng chính và ngành công nghiệp phù hợp

ORCA Sonar System được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp, đặc biệt là trong các quy trình tách chất rắn-lỏng (solid-liquid separation):

#2.1 Ngành Khai thác Mỏ và Chế biến Khoáng sản

• Bể Cô Đặc (Thickeners): Giám sát Mức Đáy (Sludge Bed Level), độ trong, và các lớp bùn/keo tụ phân tầng, bao gồm cả Bể cô đặc thông thường, Bể cô đặc tốc độ cao (Hi-Rate), Bể cô đặc dạng hồ nhão (Paste) và Bể cô đặc hình nón sâu (Deep Cone Thickeners).
• Máy Lọc Bùn Liên tục (CCD's - Counter Current Decantation): Đo Mức Đáy bùn, độ trong, chất rắn lơ lửng.
• Hồ/Ao Lắng (Settling Ponds / Lagoons): Giám sát Mức Đáy bùn.

#2.2 Ngành Xử lý Nước và Công nghiệp

• Xử lý Nước/Nước thải (Water Treatment):
• Bể Lắng Sơ cấp/Thứ cấp (Primary/Secondary Clarifier Tank): Theo dõi mức bùn/bùn hoạt tính hoàn lưu (RAS blanket level), độ trong, chất rắn lơ lửng.
• Bể Cô Đặc (Thickener Tank): Giám sát Mức Đáy bùn, độ trong, mức keo tụ.
• Lò Phản Ứng Mẻ Tuần tự (SBR - Sequential Batch Reactor): Theo dõi Mức Lắng đọng và Mức Đáy RAS.
• Cột Carbon (Carbon Column): Đo mức lớp carbon.

#2.3 Công nghiệp (Thực phẩm, Giấy, v.v.):

Bể Tuyển nổi Khí hòa tan (DAF - Dissolved Air Flotation): Đo mức bùn đáy và mức bùn nổi.
